застосування

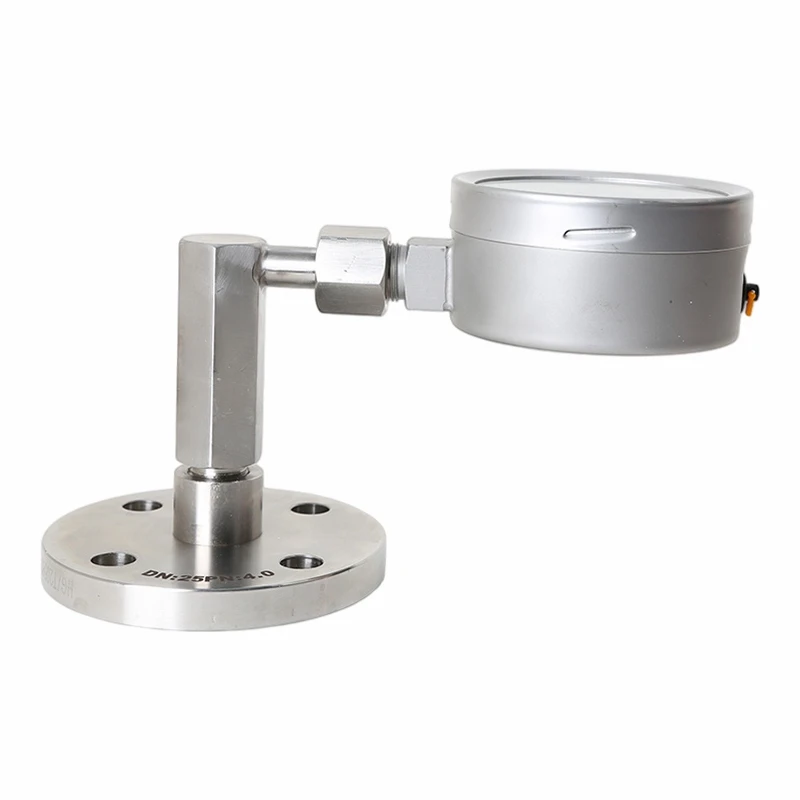

SS316 Манометр із роздільною діафрагмоюшироко використовуються в нафтовій, хімічній, лужній -виробництві, хімічному волокні, фармацевтичній, харчовій, текстильній та інших технологічних процесах. Його можна використовувати для вимірювання тиску середовищ із сильною корозією, високою температурою, високою в’язкістю, кристалічних, які легко затвердіють і містять тверду плаваючу речовину, а також 05 для вимірювання тиску деяких середовищ, які не можуть безпосередньо потрапити в загальний манометр, яким важко очистити осаджений матеріал і запобігти його накопиченню.
Ці проблеми можна вирішити за допомогою манометра-ущільнювача діафрагми, який складається з ізолятора діафрагми та загального манометра.
Теорія

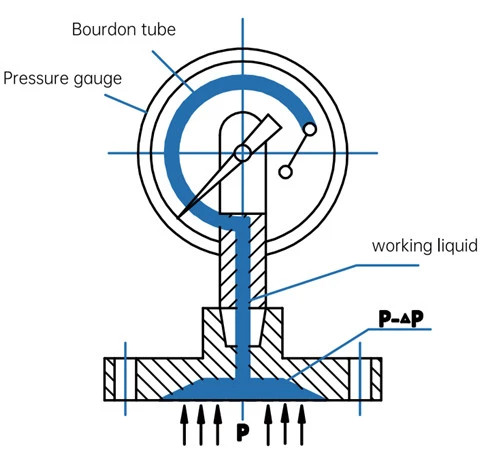

SS316 Манометр із роздільною діафрагмою Коли тиск P вимірювального середовища діє на діафрагму, діафрагма деформується та стискає ущільнювальну рідину системи вимірювання тиску, створюючи тиск P-△P. Коли жорсткість діафрагми досить мала, △P також буде малим, і тиск усередині системи вимірювання тиску близький до тиску середовища вимірювання.
Робоча теорія
|
Одиниця масштабу |
па |
КПа |
МПа |
бар |
кгс/см² |
атм |
мм рт.ст |
Lbf/in² (psi) |
|
па |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
КПа |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
МПа |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
бар |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
кгс/см² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
атм |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
мм рт.ст |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/in² (psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
